Flange bearing_Dongguan Kentie Bearing Co., Ltd

Location：Home > Products > Bearing steel bearing > Flange bearing

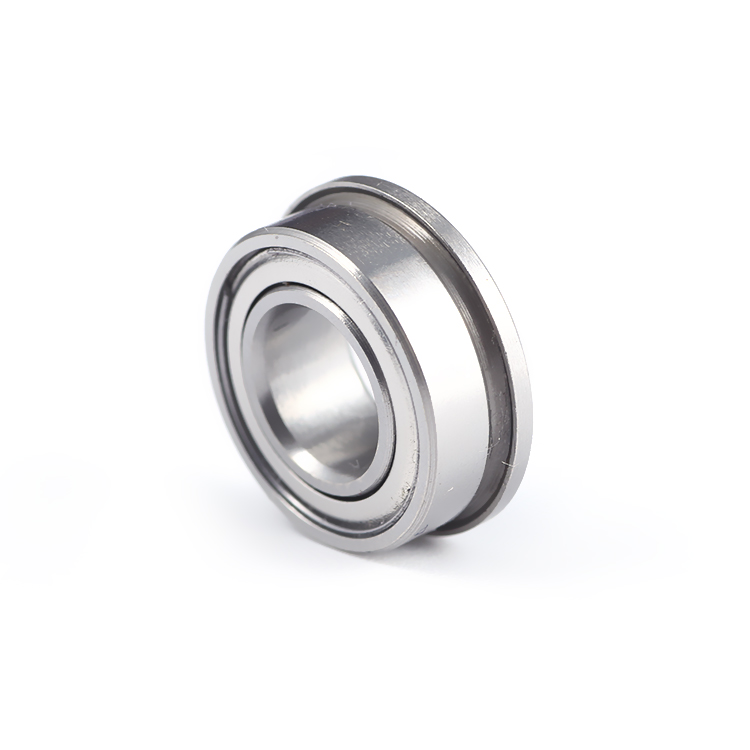

Flange bearing

Series products with flanges on the outer wheel make axial positioning simple; The bearing pedestal is no longer needed and becomes more economical. In order to obtain low friction torque, high rigidity and good rotation accuracy of the bearing, a steel ball with small outer diam…

: Hotline
+86 13392733900

Product Details

外轮上带有法兰的系列产品，使轴向定位变得简单；不再需要轴承座，变得更经济。为了得到轴承的低摩擦扭矩、高刚性、良好的回转精度，使用了小外径的钢球。中空轴的使用，确保了轻量化和配线的空间

1499306702236727

轴承型号			外形尺寸								径向基本额定动负荷	径向基本额定静负荷
轴承型号			d	D	Df	B	Bf	B1	Bf1	rsmin	径向基本额定动负荷	径向基本额定静负荷
法兰盘	开式	防尘盖	毫米	毫米	毫米	毫米	毫米	毫米	毫米	毫米	Cr (kN)	Cor (kN)
F	681	-	1	3	3.8	1	0.3	-	-	0.05	0.0735	0.0196
F	691	-	1	4	5	1.6	0.5	-	-	0.1	0.1372	0.0392
F	681X	ZZ	1.5	4	5	1.2	0.4	2	0.6	0.05	0.1078	0.0343
F	691X	ZZ	1.5	5	6.5	2	0.6	2.6	0.8	0.15	0.1666	0.049
F	601X	ZZ	1.5	6	7.5	2.5	0.6	3	0.8	0.15	0.3332	0.098
F	682	ZZ	2	5	6.1	1.5	0.5	2.3	0.6	0.08	0.1666	0.049
F	692	ZZ	2	6	7.5	2.3	0.6	3	0.8	0.15	0.3332	0.098
F	602	ZZ	2	7	8.5	2.8	0.7	3.5	0.9	0.15	0.3822	0.1274
F	682X	ZZ	2.5	6	7.1	1.8	0.5	2.6	0.8	0.08	0.1862	0.0588
F	692X	ZZ	2.5	7	8.5	2.5	0.7	3.5	0.9	0.15	0.3822	0.1274
F	602X	ZZ	2.5	8	9.5	2.8	0.7	4	0.9	0.15	0.5488	0.1764
F	683	ZZ	3	7	8.1	2	0.5	3	0.8	0.1	0.3136	0.1078
F	693	ZZ	3	8	9.5	3	0.7	4	0.9	0.15	0.5586	0.1764
F	603	ZZ	3	9	10.5	3	0.7	5	1	0.15	0.5684	0.1862
F	623	ZZ	3	10	11.5	4	1	4	1	0.15	0.6272	0.2156
-	633	ZZ	3	13	-	5	-	5	-	0.2	1.3034	0.49
F	684	ZZ	4	9	10.3	2.5	0.6	4	1	0.1	0.637	0.2254
F	694	ZZ	4	11	12.5	4	1	4	1	0.15	0.9604	0.3528
F	604	ZZ	4	12	13.5	4	1	4	1	0.2	0.9604	0.3528
F	624	ZZ	4	13	15	5	1	5	1	0.2	1.3034	0.49

轴承型号			外形尺寸								径向基本额定动负荷	径向基本额定静负荷
轴承型号			d	D	Df	B	Bf	B1	Bf1	rsmin	径向基本额定动负荷	径向基本额定静负荷
法兰盘	开式	防尘盖	毫米	毫米	毫米	毫米	毫米	毫米	毫米	毫米	Cr (kN)	Cor (kN)
F	634	ZZ	4	16	18	5	1	5	1	0.3	1.3426	0.5194
F	685	ZZ	5	11	12.5	3	0.8	5	1	0.15	0.7154	0.2842
F	695	ZZ	5	13	15	4	1	4	1	0.2	1.078	0.4312
F	605	ZZ	5	14	16	5	1	5	1	0.2	1.3328	0.5096
F	625	ZZ	5	16	18	5	1	5	1	0.3	1.7248	0.6762
F	635	ZZ	5	19	22	6	1.5	6	1.5	0.3	2.3324	0.8918
F	686	ZZ	6	13	15	3.5	1	5	1.1	0.15	1.078	0.441
F	696	ZZ	6	15	17	5	1.2	5	1.2	0.2	1.3426	0.5194
F	606	ZZ	6	17	19	6	1.2	6	1.2	0.3	2.2638	0.8428
F	626	ZZ	6	19	22	6	1.5	6	1.5	0.3	2.3324	0.8918
-	636	ZZ	6	22	-	7	-	7	-	0.3	3.332	1.421
F	687	ZZ	7	14	16	3.5	1	5	1.1	0.15	1.176	0.5096
F	697	ZZ	7	17	19	5	1.2	5	1.2	0.3	1.6072	0.7154
F	607	ZZ	7	19	22	6	1.5	6	1.5	0.3	2.3324	0.8918
F	627	ZZ	7	22	25	7	1.5	7	1.5	0.3	3.283	1.3818
-	637	ZZ	7	26	-	9	-	9	-	0.3	4.5668	1.9796
F	688	ZZ	8	16	18	4	1	5	1.1	0.2	1.2544	0.588
F	698	ZZ	8	19	22	6	1.5	6	1.5	0.3	2.2344	0.9212
F	608	ZZ	8	22	25	7	1.5	7	1.5	0.3	3.2928	1.3818
-	628	ZZ	8	24	-	8	-	8	-	0.3	3.332	1.421

轴承型号			外形尺寸								径向基本额定动负荷	径向基本额定静负荷
轴承型号			d	D	Df	B	Bf	B1	Bf1	rsmin	径向基本额定动负荷	径向基本额定静负荷
法兰盘	开式	防尘盖	毫米	毫米	毫米	毫米	毫米	毫米	毫米	毫米	Cr (kN)	Cor (kN)
-	638	ZZ	8	28	-	9	-	9	-	0.3	4.5668	1.9796
F	689	ZZ	9	17	19	4	1	5	1.1	0.2	1.323	0.6664
F	699	ZZ	9	20	23	6	1.5	6	1.5	0.3	2.4696	1.078
F	609	ZZ	9	24	27	7	1.5	7	1.5	0.3	3.332	1.421
-	629	ZZ	9	26	-	8	-	8	-	0.3	4.5668	1.9796
-	639	ZZ	9	30	-	10	-	10	-	0.6	4.655	2.0776

轴承型号			外形尺寸																径向基本额定动负荷	径向基本额定静负荷
轴承型号			d		D		Df		B		Bf		B1		Bf1		rsmin		径向基本额定动负荷	径向基本额定静负荷
法兰盘	开式	防尘盖	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	Cr (kN)	Cor (kN)
-	R09	-	0.04	1.016	0.125	3.175	-	-	0.0469	1.191	-	-	-	-	-	-	0.0039	0.1	0.1078	0.0294
F	R0	ZZ	0.0469	1.191	0.1562	3.969	0.2031	5.159	0.0625	1.588	0.013	0.33	0.0938	2.381	0.031	0.787	0.0039	0.1	0.1078	0.0343
F	R1	ZZ	0.055	1.397	0.1875	4.762	0.234	5.944	0.0781	1.984	0.023	0.584	0.1094	2.778	0.031	0.787	0.0039	0.1	0.2352	0.0686
F	R1-4	ZZ	0.0781	1.984	0.25	6.35	0.296	7.518	0.0938	2.381	0.023	0.584	0.1406	3.572	0.031	0.787	0.0039	0.1	0.2842	0.098
F	R133	ZZ	0.0938	2.381	0.1875	4.762	0.234	5.944	0.0625	1.588	0.018	0.457	0.0938	2.381	0.031	0.787	0.0039	0.1	0.1862	0.0588
F	R1-5	ZZ	0.0938	2.381	0.3125	7.938	0.359	9.119	0.1094	2.778	0.023	0.584	0.1406	3.572	0.031	0.787	0.0059	0.15	0.5488	0.1764
F	R144	ZZ	0.125	3.175	0.25	6.35	0.296	7.518	0.0938	2.381	0.023	0.584	0.1094	2.778	0.031	0.787	0.0039	0.1	0.3136	0.1078
F	R2-5	ZZ	0.125	3.175	0.3125	7.938	0.359	9.119	0.1094	2.778	0.023	0.584	0.1406	3.572	0.031	0.787	0.0039	0.1	0.5586	0.1764
F	R2-6	ZZ	0.125	3.175	0.375	9.525	0.422	10.719	0.1094	2.778	0.023	0.584	0.1406	3.572	0.031	0.787	0.0059	0.15	0.637	0.2254
F	R2	ZZ	0.125	3.175	0.375	9.525	0.44	11.176	0.1562	3.969	0.03	0.762	0.1562	3.969	0.03	0.762	0.0118	0.3	0.6272	0.2156
-	R2A	ZZ	0.125	3.175	0.5	12.7	-	-	0.1719	4.366	-	-	0.1719	4.366	-	-	0.0118	0.3	0.637	0.2254
F	R155	ZZ	0.1562	3.969	0.3125	7.938	0.359	9.119	0.1094	2.778	0.023	0.584	0.125	3.175	0.036	0.914	0.0039	0.1	0.3626	0.147
F	R156	ZZ	0.1875	4.762	0.3125	7.938	0.359	9.119	0.1094	2.778	0.023	0.584	0.125	3.175	0.036	0.914	0.0039	0.1	0.3626	0.147
F	R166	ZZ	0.1875	4.762	0.375	9.525	0.422	10.719	0.125	3.175	0.023	0.584	0.125	3.175	0.031	0.787	0.0039	0.1	0.7056	0.2744
-	R3	ZZ	0.1875	4.762	0.5	12.7	-	-	0.1562	3.969	-	-	0.196	4.978	-	-	0.0118	0.3	1.3034	0.49
-	FR3	ZZ	0.1875	4.762	0.5	12.7	0.565	14.351	0.196	4.978	0.042	1.067	0.196	4.978	0.042	1.067	0.0118	0.3	1.3034	0.49
-	R3A	ZZ	0.1875	4.762	0.625	15.875	-	-	0.196	4.978	-	-	0.196	4.978	-	-	0.0118	0.3	1.4798	0.6174
F	R168	ZZ	0.25	6.35	0.375	9.525	0.422	10.719	0.125	3.175	0.023	0.584	0.125	3.175	0.036	0.914	0.0039	0.1	0.3724	0.1764
F	R188	ZZ	0.25	6.35	0.5	12.7	0.547	13.894	0.125	3.175	0.023	0.584	0.1875	4.762	0.045	1.143	0.0059	0.15	1.078	0.441
F	R4	ZZ	0.25	6.35	0.625	15.875	0.69	17.526	0.196	4.978	0.042	1.067	0.196	4.978	0.042	1.067	0.0118	0.3	1.4798	0.6174

轴承型号		外形尺寸								径向基本额定动负荷	径向基本额定静负荷
轴承型号		d	D	Df	B	BF	B1	Bf1	rsmin	径向基本额定动负荷	径向基本额定静负荷
开式	防尘盖	毫米	毫米	毫米	毫米	毫米	毫米	毫米	毫米	Cr (kN)	Cor (kN)
MF41X	-	1.2	4	4.8	1.8	0.4	-	-	0.1	0.108	0.034
MF52	ZZ	2	5	6.2	2	0.6	2.5	0.6	0.1	0.167	0.049
MF62	-	2
